恒溫槽是溫度計量校準工作中最重要的設備之一，它的穩定性和均勻性對校準結果的不確定度有非常大的影響。
比例帶參數是恒溫槽的控溫系統的重要參數，它可能會因?yàn)楦鞣N情況而需要進行調節。比例帶(PB)值是用戶可設置的參數，可通過調節來實現最大程度的溫度穩定性。簡單來說，PB調節控制器響應溫度變化的速度。PB值越大，響應速度越慢；PB值越小，響應速度越快。
理解比例帶的最好途徑是對其進行試驗。需要一定的耐心和時間才能準確地知道如何調節比例帶。
最佳PB設置取決于以下因素
1. 設置點溫度。
2. 加熱器設置。
a. 較大加熱器功率
-
較大的加熱器功率會使恒溫槽響應較快。
b. 較小加熱器功率
-
較小的加熱器功率會使恒溫槽響應較慢。
c. 占空比
-
規定溫度下，較大的加熱器功率(如果可用)會降低恒溫槽的占空比
-
規定溫度下，較小的加熱器功率(如果有多種設置可用)會增大恒溫槽的占空比
3. 液體黏度(如適用)液體是造成混亂和穩定性問題的最大因素，通過正確調節比例帶往往很容易解決這些問題。
a. 黏度
-
黏度較大(較稠)的液體通常要求較大的比例帶。
-
黏度較小(較稀)的液體在相同溫度下通常要求較小的比例帶。
-
液體的黏度隨溫度變化
-
溫度越低，液體的黏度變得越高(越稠)
-
溫度越高，液體的黏度變得越低(越稀)
b. 液體溫度
-
一般來說，溫度較高時要求降低比例帶(假設在某個范圍內使用相同的液體)。
-
溫度較低時通常導致液體變稠，要求增大比例帶。
c. 液體純度
4. 熱損耗
a. 熱損耗通常與設置點有關。
-
接近環境溫度的設置點具有較低的熱損耗
-
高于環境溫度的設置點具有較高的熱損耗
-
低于環境溫度的設置點存在相反的問題，從周圍環境吸收熱量。
b. 無冷卻系統時的占空比和熱損耗
-
一般而言，如果熱損耗較高(恒溫槽無蓋子)，占空比將較高
-
一般而言，如果熱損耗較低(恒溫槽有蓋子)，占空比則較低
c. 有冷卻系統時的占空比和熱損耗
-
通常情況下，如果使用冷卻系統，打開冷卻時可在環境溫度附近實現更好的穩定度。
-
在此類條件下，比例帶的調節依賴于上述討論的因數，例如液體和加熱器設置。
通過降低PB值，直到溫度開始振蕩，可找到最佳PB。利用帶有圖形顯示的參考測溫儀，很容易觀察到何時發生了振蕩(參見圖1)。如果不能以圖形方式觀察溫度，則可改用控制器的“加熱器功率百分比”。使用加熱器功率百分比，百分比值將保持在0至100%之間循環。通常情況下，同時按下“Set”(設置)鍵和“Exit”(退出)鍵，可顯示加熱器功率百分比。在調整完比例帶之后，恒溫槽需要15至45分鐘才能達到穩定。調節比例帶就好像恒溫槽剛達到溫度點，需要時間進行穩定。

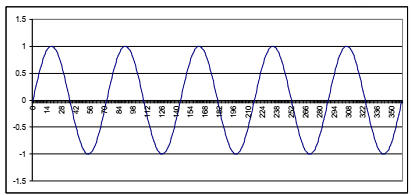

在溫度開始以正弦方式進行振蕩時，在當前比例帶設置上增加25%，直到振蕩剛好停止。

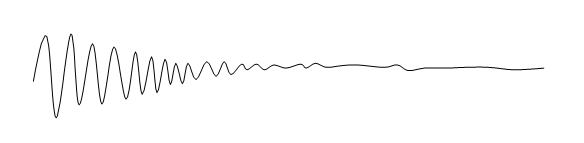

如果溫度略有不穩(非正弦)，表明比例帶設置值過大(見圖2)。

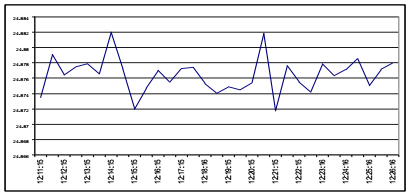

以小于25%的步距降低比例帶設定值，溫度最終將達到穩定(參見圖3)。
這將是最佳PB設置。確定最佳PB之后，將該值記錄下來，便于下次再次設置并使用相同的溫度。在+/- 25°C范圍之內，有可能使用相同的PB設置，而無需進行調節。這將取決于以上所述的4項因素。如果恒溫槽、干式爐校準器或獨立控制器具有較寬的溫度范圍，創建比例帶查找表可能非常有用。
